Transportstapelung

Neben dem CAD-Programm bietet IDAT auch Programme für die Produktionsplanung an. Diese Programme vervollständigen das Portfolio in der Art, dass man mit IDAT eine durchgehende und integrierte Planung vom Moment der Datenübernahme vom Kunden bis hin zur Produktion des Fertigteils abbilden kann. Diese Programme arbeiten mit den vom CAD-Programm erzeugten Maschinendaten und sind so voll kompatibel zu moderner Produktionstechnik und Leitrechnersystemen. Für den Betrieb dieser Programme wird kein AutoCAD benötigt und sie können unabhängig vom CAD auf einem separaten Computer betrieben werden.

Das Programm Stacker ist zuständig für die Transportstapelung. Hiermit kann der Transport der Fertigteile zur Baustelle geplant werden. Indirekt wird hiermit auch die Installationsreihenfolge auf der Baustelle festgelegt, da die Elemente in umgekehrter Reihenfolge gestapelt bzw. auf der Baustelle entladen werden.

Im Stacker können unterschiedliche Stapelgestelle mit folgenden Parametern definiert werden:

Abmessungen
Gewicht des Trailers
Maximalgewicht des gesamten Trailers incl. Ladung
Stapelart: liegen/stehend

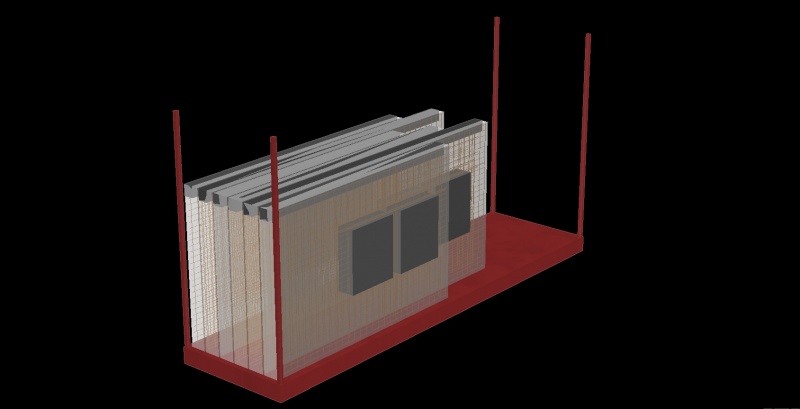

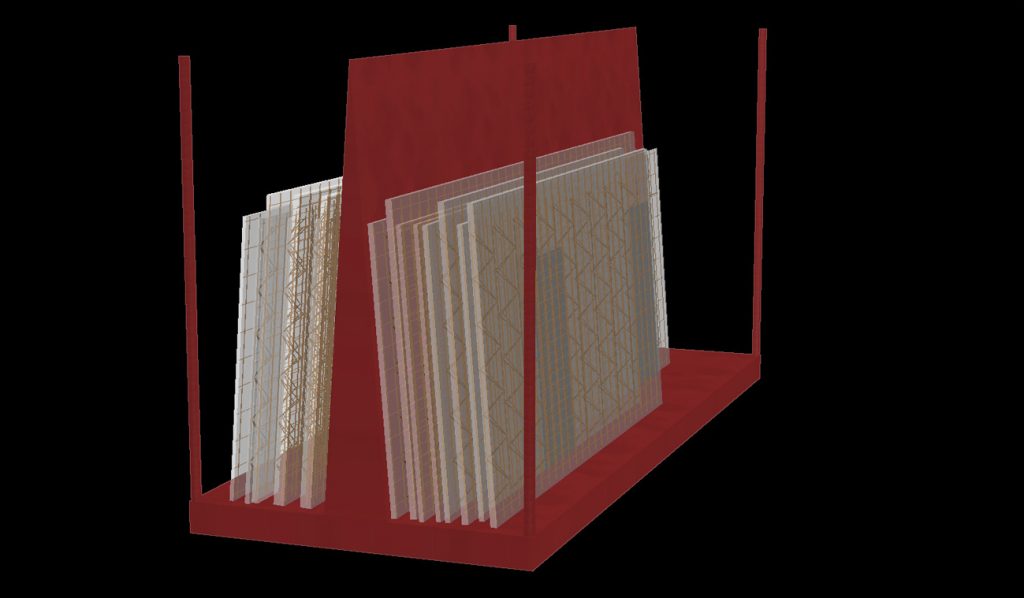

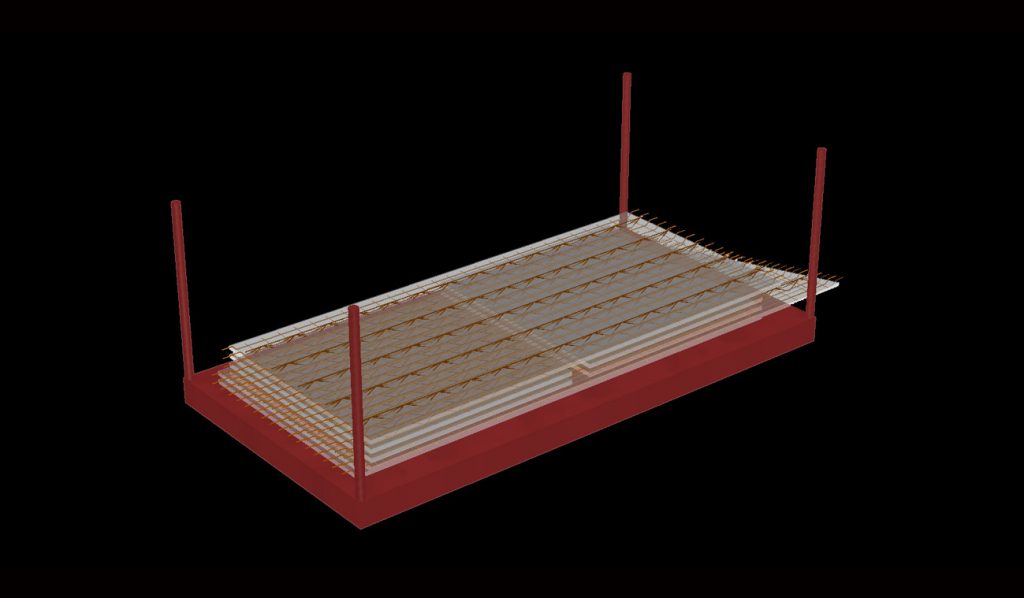

Im Stacker werden die aus dem CAD importierten Fertigteile lagerichtig im Grundriss dargestellt. Durch einfaches Anklicken der Elemente werden diese im aktuellen Transportgestell platziert. Das Programm überwacht aktiv das Gewicht und wählt automatisch einen neuen Stapel, wenn das voreingestellte Maximalgewicht erreicht ist. Ebenso wird bei der vertikalen Stapelung der Schwerpunkt des Stapels ermittelt und dem Anwender angezeigt, so dass dieser evtl. korrigierend eingreifen kann. Der Stapel wird 3-dimensional dargestellt und kann von allen Seiten betrachtet werden.

Folgende Ausgaben stehen zur Verfügung:

Verschiedene Stapellisten
Übergabe der Stapelinformationen an Logistikprogramme
Maschinendaten für die Produktion, welche die Information der Elemente im Stapel enthalten. Dies ist im besondern interessant, wenn die Elemente später auf einer Umlaufanlage gefertigt werden. I.d.R. müssen dort die Elemente in der Stapelreihenfolge produziert werden, da sie direkt von der Palette auf den Stapel verbracht werden.
