Mit SpriCAD® kann alternativ zu WinSprink die Berechnung über die Rohrnetzgeometrie eines mit dem CAD-System Revit erstellten Sprinklernetzes erfolgen.
Systemvoraussetzungen:
Betriebssystem Windows 10 oder 11
Revit: Version 2019 – 2026 (64bit)

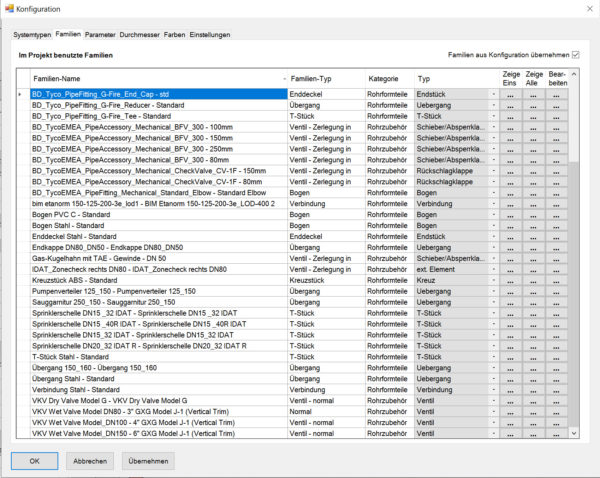

Die eingegebenen Rohrleitungen, Armaturen und Sprinkler konfiguriert man über das Plugin SpriCAD® zur Berechnung. Das Programm analysiert im Vorfeld die im Modell eingegebenen Rohrsystemtypen und Familien. Diese werden dann zur Berechnung herangezogen.
Standard: Hazen-Williams-Formel
Als kostenpflichtige Zusatzoption besteht auch die Möglichkeit, den Druckverlust anstelle der Hazen-Williams-Formel nach der Darcy-Weisbach-Formel (z.B. für Schaumanlagen) zu berechnen

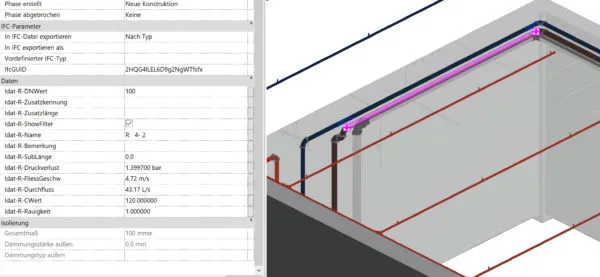

Rohre erhalten folgende Eigenschaften über gemeinsame Parameter:
Weitere wichtige Grundlagen zur hydraulischen Berechnung werden direkt in den Revit-Familien wie z.B. Sprinkler oder Armaturen hinterlegt.

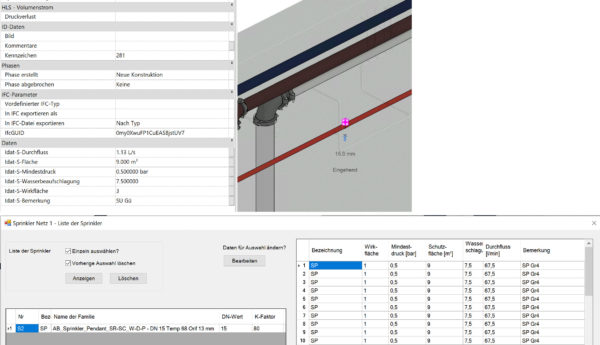

Sprinklereigenschaften:
Nach Konfiguration der Familien werden deren Äquivalentlängen automatisch über die passende Äquivalentlängentabelle in der Berechnung berücksichtigt.
Drei Standardtabellen (VdS und FM) sind im Programm enthalten. Anwenderspezifische Tabellen können ergänzt werden.
Es können beliebig viele Wirkflächen eingegeben, berechnet und gespeichert werden.
Eine umfangreiche Liste von Pumpenkennlinien namhafter Hersteller wird mitgeliefert.
Alle im Zeichenmodell befindlichen Informationen werden anschließend an unseren Berechnungskern (SpriCalc) mit Hilfe von Übergabedateien übergeben und verarbeitet.
Die vom VdS/ FM / NFPA/ DIN EN 12845 geforderte Genauigkeit, sowie die Form des Berechnungsausdruckes werden von SpriCalc erfüllt.

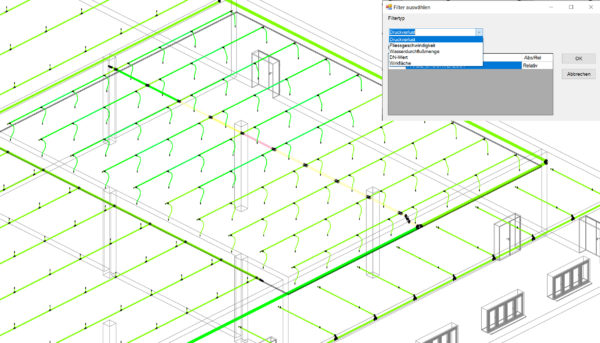

Zur Auslegung des Sprinklernetzes stehen verschiedene Filter zur Verfügung für:
