SpriCAD® pour AutoCAD

Avec SpriCAD®, la saisie de la géométrie des conduites peut être réalisée alternativement avec le système CAO AutoCAD. Pour AutoCAD, une version complète entre 2007 et 2014 (32 bits) ou entre 2010 et 2020 (64 bits) sous Windows XP / Vista / Windows 7, 8 et 10 est requise. L’utilisation est très facile et transparente aux instructions normales d’AutoCAD.

La saisie est graphique soit dans la vue en plan ou dans la représentation isométrique (vous pouvez basculer entre ces deux vues en appuyant sur un bouton). Ainsi, il est facilement possible de dessiner les sprinklers dans un dessin AutoCAD existant (par exemple un plan d’architecte).
Pour chaque longueur de tuyau et direction sont mises. Chaque tuyau est ensuite dessiné immédiatement. Par conséquent, la saisie peut être contrôlées directement. Le positionnement des sprinkleurs peut être fait automatiquement par le programme ou manuellement.

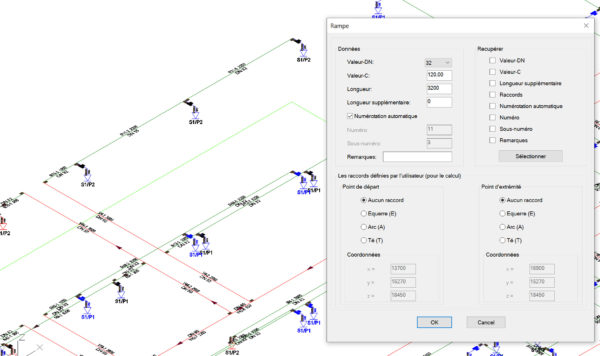

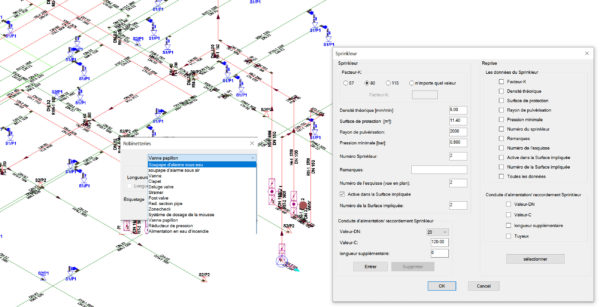

Les deux, l’emplacement de la pompe ainsi que l’emplacement du sprinkler le plus défavorable sont disponibles à un clic de souris. Tous les sprinklers dans une zone d’opérations peuvent être définis par clic de souris.  Bien sûr, toutes les possibilités de duplication des tuyaux similaires sont également disponibles dans ce programme. Des modifications des tuyaux ou des sprinlers peuvent être faites en cliquant sur les éléments concernés. Une boîte de dialogue apparaîtra sur l’écran où les valeurs peuvent être modifiées.

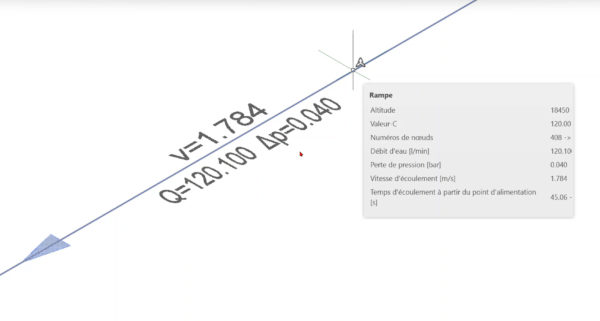

En cliquant avec la souris sur une commande, toutes les données seront transférées automatiquement dans le programme de calcul SpriCalc. On peut non seulement suite au calcul obtenir une impression de l’ensemble du système (ce qui est également possible uniquement avec le programme de calcul), mais aussi afficher graphiquement les conditions de l’eau dans le réseau. La direction d’écoulement est représentée sous la forme de flèches et la quantité d’eau par différentes couleurs des flèches. Il est également possible de présenter graphiquement la perte de pression et la vitesse d’écoulement. Grâce à cette visualisation, un bon aperçu peut être obtenu très rapidement en ce qui concerne la quantité d’eau dans la tuyauterie. Par conséquent, une modification du diamètre du tuyau peut avoir une influence sur le réseau et l’optimiser.

En appuyant sur un bouton, des formes peuvent être faites pour la préfabrication. Des tuyaux similaires sont représentés sur une seule page DIN A4. L’indication du diamètre du tuyau à chaque partie du tuyau est mesurée graphiquement en présentation isométrique et obtient un numéro de positionnement du dessin sprinkleur. Sur la même page, un tableau indiquant toutes les pièces de tuyauterie nécessaires est également fourni.

Des listes de sections et une compilation de tous les tuyaux requis sont automatiquement assemblées.

Un autre avantage de l’entrée des tuyaux via AutoCAD est la possibilité de réutiliser les données de la géométrie pour, par exemple, planification des bâtiments, plans d’architecte, etc.
Ainsi, avec SpriCAD®, les éléments suivants peuvent être traités:

  • Calcul hydraulique des sprinkleurs
  • La génération de vues isométriques pour la vérification VdS
  • Le soutien à la construction des plans de site
  • La création de la liste des pieces
  • Le positionnement automatique des sprinkleurs
  • La préparation des documents pour la préfabrication
  • Facultatif : calcul de la perte de pression selon la formule de Darcy-Weisbach au lieu de la formule de Hazen-Williams
