WinSprink

La base de WinSprink est le cœur de calcul éprouvé et éprouvé. L’arbre et les systèmes typés en boucle peuvent être calculés.

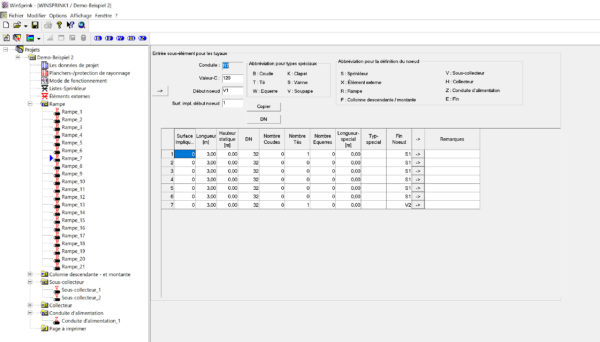

La saisie des données est faite par un contrôle de vue d’arbre d’arborescence de saisie qui peut être comparée avec Windows Explorer. L’élément qui doit être traité Peut être sélectionné directement à partir de l’arbre (par exemple la gamme des tubes). Les données de cet objet seront affichées sur le côté droit dans un tableau. Ainsi, trouver les objets et les changer est facile et rapide.

Les parties d’un système de tuyauterie peuvent être copiées facilement, et même les systèmes de tuyauterie complets dans une seule branche peuvent être copiés lorsqu’ils sont de même type. Les tuyaux peuvent être des tuyaux de référence, c’est-à-dire. Une fois qu’un tuyau est défini, il peut être le tuyau de référence, qui peut alors être utilisé aussi souvent que nécessaire dans un réseau. Lorsqu’un tuyau de référence est modifié, tous les tuyaux associés changent en conséquence. Chaque tuyau peut avoir son propre facteur “C”.

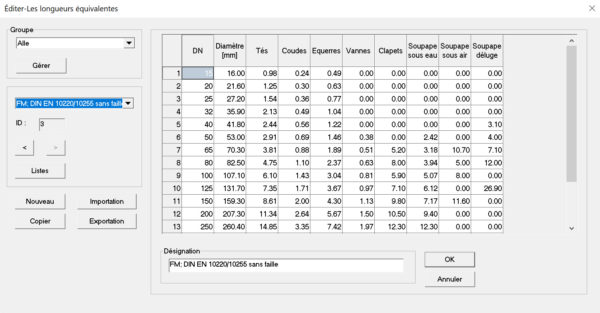

Le choix de la longueur équivalente des raccords se fait dans une table que l’utilisateur peut regrouper. Trois tableaux standard (pour VdS et FM) sont inclus dans le programme, d’autres tableaux définis par l’utilisateur peuvent facilement être ajoutés.

L’utilisateur peut ajouter, traiter et enregistrer autant des zones d’opérations que nécessaire. La définition de la zone d’opération est indépendante de la géométrie réelle du tuyau et Peut être modifiée à tout moment. Ceci est très important, car dans les systèmes en boucle, la position de la zone de fonctionnement la plus défavorable n’est pas connue dès le départ. Ces zones peuvent seulement être localisées approximativement étape par étape. Mais l’utilisateur peut également entrer l’ensemble du système en tant que zone d’opérations.
WinSprink remplit déjà une plus grande précision aussi bien que la forme du protocole imprimé qui fera bientôt partie des exigences de certification VdS. Pour chaque segment de tuyau, les spécifications suivantes seront imprimées:

  • Le numéro du tuyau
  • Le début et à l’extrémité du noeud
  • La pression au début du tuyau
  • Pour les sprinkleurs: le facteur “K”
  • La densité de décharge des sprinkleurs
  • La quantité d’eau dans le tuyau
  • Le diamètre et la longueur du tuyau
  • Le nombre et le type de raccords
  • La longueur hydraulique
  • Les pertes de charge
  • La différence des hauteurs
  • La perte totale de la pression
  • La pression à l’extrémité du tuyau
  • La vitesse d’écoulement de l’eau

Malgré la grande précision du calcul, les résultats sont déterminés très rapidement grâce à la méthode de calcul optimisée. Le calcul est accepté par le gouvernement et conformément à VdS, FM, NFPA et LPC.
Facultativement, la perte de pression peut être calculée conformément à la formule de Darcy-Weisbach (par exemple pour les systèmes de mousse) au lieu de la formule de Hazen-Williams.
