WinSprink

La prueba de que WinSprink es una gran herramienta, la encontramos en el éxito contrastado que ha tenido en el mercado durante muchos años.

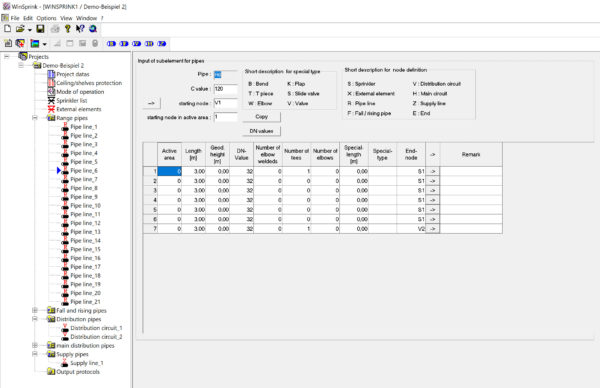

La entrada de datos se realiza mediante un menú en forma de árbol, que se puede comparar al del explorador de Windows.

El elemento que se quiere producir se selecciona directamente desde el árbol, por ejemplo un tubo, inmediatamente todos los datos pertenecientes al elemento elegido se mostrarán en la parte derecha de la tabla, por lo que la búsqueda de los componentes y sus combinaciones es fácil y rápida. Cualquiera de las partes de un sistema de tuberías se pueden copiar con facilidad, incluso sistemas completos de tuberías dentro de una sola rama también pueden ser copiados, siempre que todos sean del mismo tipo. Las tuberías pueden ser tubos definidos previamente, es decir, una vez que la tubería queda completamente definida, podremos usarla como modelo de referencia, y utilizarla tantas veces como sea necesario en una red. Cuando una tubería de referencia se modifica, todas las tuberías asociadas se modificarán en consecuencia. Cada tubo puede tener su propio factor “C”.

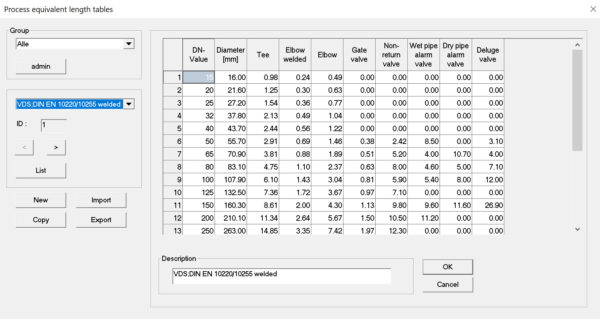

La elección de la longitud equivalente de cada tubería se elige en una tabla que el mismo usuario puede confeccionar. En el programa se incluyen tres tablas tipo para el cálculo de diámetros mínimos que aconsejan las aseguradoras alemanas VdS:Vereinigung der Sachversicherer y FM:Factory Mutuals, para encontrarnos del lado de la seguridad; aunque también tenemos la posibilidad de introducir tablas personalizadas. El usuario puede agregar, editar, y guardar, tantas zonas de influencia como sean necesarias. La definición del área de influencia es independiente de la geometría de la tubería, por lo tanto, se puede modificar en cualquier momento. Esto es muy útil cuando tenemos sistemas bucle, pues al principio la zona más desfavorable nos es completamente desconocida. Estas zonas sólo pueden ser localizadas de manera aproximada cuando calculamos paso por paso, en cambio, con WinSprink, el usuario puede introducir el sistema en su conjunto como una sola área a tratar.

WinSprink aporta la precisión necesaria que este tipo de instalaciones exige, tal es así, que la forma del protocolo de impresión, pronto formará parte de los requisitos de certificación de VdS.

Para cada segmento de tubería se imprimirán las siguientes especificaciones:

  • El número de la tubería
  • El nodo inicial y el nodo final
  • La presión en el comienzo de la tubería
  • El factor “K” de los rociadores
  • La densidad de descarga de los rociadores
  • La cantidad de agua en la tubería
  • El diámetro y la longitud de la tubería
  • El número y tipo de accesorios
  • La longitud hidráulica
  • Las pérdidas por rozamiento
  • La diferencia de alturas
  • La pérdida total de presión
  • La presión en el extremo de la tubería
  • La velocidad de flujo del agua

A pesar de la alta complejidad del cálculo, la obtención de los resultados es muy rápida, debido al método de cálculo optimizado. Este cálculo cumple la Normativa Nacional Alemana contra incendios y también está aceptado por las aseguradoras VdS, FM, NFPA y LPC.

De manera opcional, la pérdida de presión se puede calcular de acuerdo con la Fórmula de Darcy-Weisbach (por ejemplo para sistemas de espuma contra incendios) en lugar de usar la Fórmula de Hazen-Williams.
